造价成长篇之集水坑

1、概念

用于收集地下室地面的积水，防止地面渗水，再由潜水泵排出至室外检查井，最终通过室外排水管网排出，常用于高层地下室及地下车库。常见表现形式为排水沟汇集集水坑、人防区域集水坑及非人防区域集水坑。

2、要算的量

2.1混凝土：按设计图示尺寸以体积计算，由于其结构形式多样且较复杂，往往为放坡形式，临地下室部位常见三边或者双边放坡，所以我们计算该构件砼工程量常采用软件处理，下面软件操作我会告知如何设置放坡以及各参数输入注意事项。

2.2模板/砖胎膜：按模板与混凝土的接触面积计算，集水坑构件由于其为空心体结构，因此会涉及内模，下面我会以构件三维展现。同时，对于90°直角无放坡集水坑，往往会涉及砖胎膜做法（当然现在有更先进方便的水泥压力板施工工艺）。

2.3钢筋：普通钢筋、高强钢筋均按设计图示钢筋长度乘以单位理论质量计算。

2.4垫层：按设计图示尺寸以体积计算，垫层出边距离涉及防水节点，详见“桩承台篇”。

2.5土方：按设计图示尺寸以体积计算，集水坑按基坑土方定义，注意事项详见“桩承台篇”，涉及基坑支护土方开挖时，往往挖土方以地下室底板垫层底标高为起点，向下开挖至集水坑底标高。

2.6外防水：按设计图示尺寸以实铺面积计算

注：a、仅计算凸出满堂基础部分面积，包括底面面积及侧面面积。

b、阴阳角部位防水附加层是否需要单独计算，以天津定额为例，防水附加层需单独计量，部分地产公司会要求该附加防水工程量综合考虑在防水报价中，施工单位报价时应充分考虑该部分工程量对于综合单价的影响，以免给企业造成损失。

2.7内防水：按设计图示尺寸以实铺面积计算，包含集水坑内壁及底面防水。

2.8集水坑盖板或箅子：按设计图示尺寸以面积计算。

2.9 U型钢爬梯：以个或者吨为单位计算。

2.10房间地面量减少：集水坑盖板或箅子范围无地面做法，需扣减相应地面做法工程量。

3、具体计算及实操

3.1混凝土+钢筋+防水+模板：下图为集水坑结构详图：

对照广联达软件参数图，我们得知，上图序号1-加腋部位及序号2-斜向钢筋软件是无法处理的，需要我们进行手算，下面我们会具体计算。

a、我们绘制集水坑构件时，要明确集水坑是依附于筏板基础而存在的，所以应在绘制完筏板基础的基础上根据结构/建筑平面图示布置集水坑；

注意：由于设计结构专业与建筑专业往往是两个设计师，由于出图时间紧张，往往会出现集水坑数量不一致的情况，因为遇到该情况应写疑问清单，疑问清单中应描述具体的轴号位置以便设计师有针对性的进行回复。

b、参数输入：

（1）截面长度和宽度：为集水坑上口尺寸，即洞口尺寸，不含出边距离部分；

（2）坑底出边距离：依据结构详图输入正确参数，常规厚度为底板厚度，本图为400mm；

（3）坑底板厚度：依据结构详图输入正确参数，常规厚度为底板厚度，本图为400mm；

（4）坑板顶标高：为集水坑深度，即筏板顶标高至集水坑底深度，进行标高换算；

（5）放坡角度：依据结构详图确定是否需要放坡，本图不需放坡，为90°；

（6）钢筋：钢筋常规均为底板钢筋，需要注意的是依据结构图示确定是否需要设置坑壁水平筋，本图需要设置，有的设计图纸不设置，此处具体情况具体分析。

c、手算部分（砼垫层+防水+钢筋）：

砼加腋增加：在此补充上面砼强度等级，要设定正确的砼强度等级，错误设定会影响钢筋计算时的搭接和锚固，常规集水坑与底板砼强度等级一致，均为抗渗，以本图为例：

C35P6现浇砼集水坑加腋增加：0.5*0.4*0.4*（（2.3+2.3）*2*18+（2.8+1.8）*2*3）（三角部分工程量）

C15现浇砼垫层增加：（0.566-0.4）*0.15*（（2.3+2.3）*2*18+（2.8+1.8）*2*3）（计算平面400mm与斜面566mm差值部分）

底板防水减少-防水卷材：（0.4+0.4-0.566）*（（2.3+2.3）*2*18+（2.8+1.8）*2*3）

（两个平面400mm，斜面为566mm）

底板防水增加-水泥砂浆找平层：（0.566-0.4）*（（2.3+2.3）*2*18+（2.8+1.8）*2*3）

（计算平面400mm与斜面566mm差值部分）

钢筋：斜向加筋-2*La+斜长，计算数量，填写根数；水平封闭筋：集水坑含壁厚周长

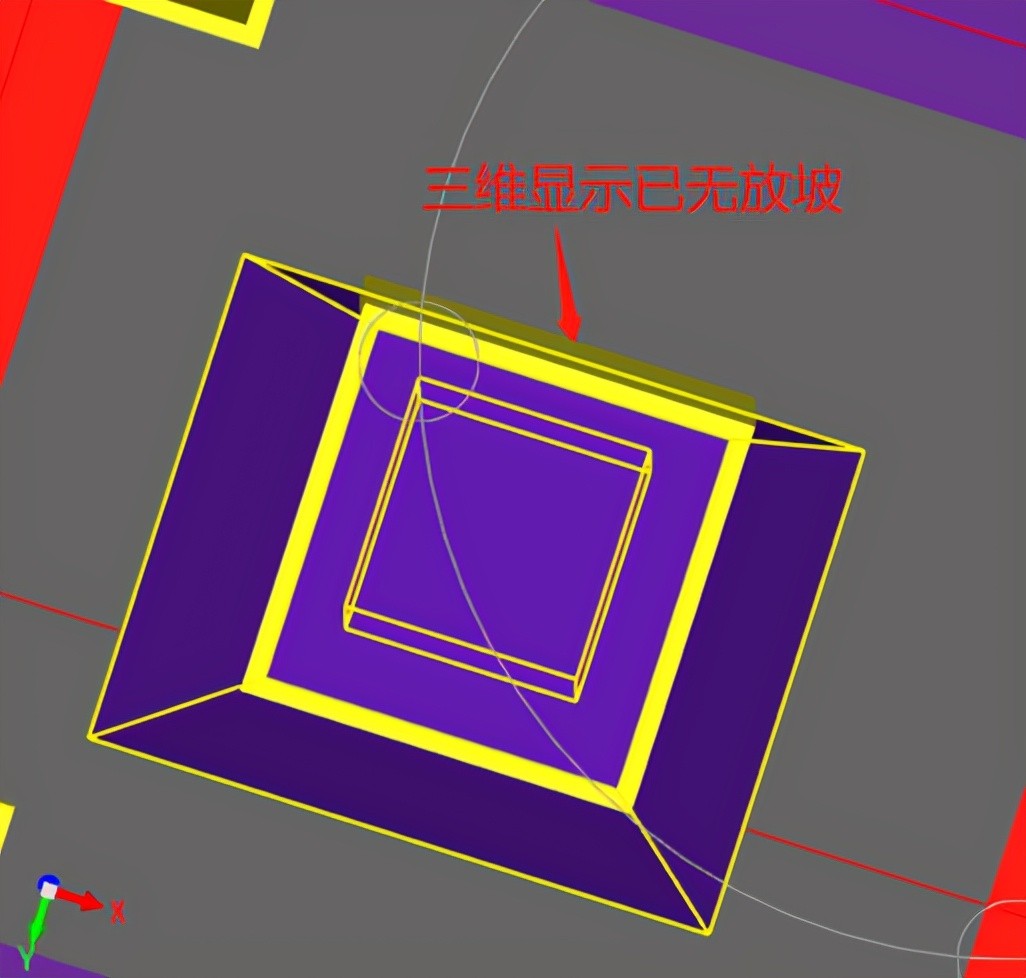

d、外防水：如下图，我们以三维立体的方式更容易理解

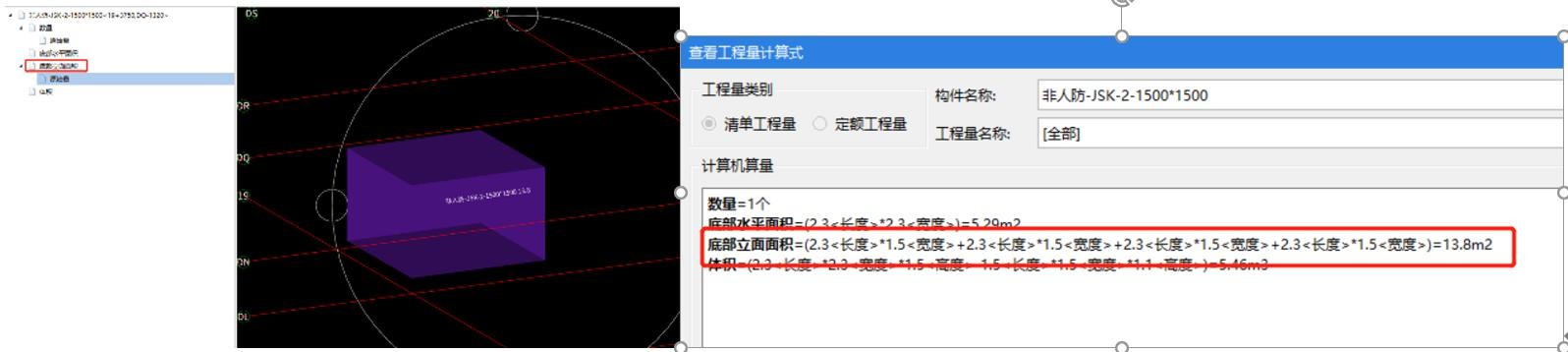

结合计算式，我们可以得知，软件中底部立面面积即为我们所求外侧立面防水面积工程量（已扣除与筏板相交部分，且加腋差异我们已手动调整）；为避免重复计算，底部平面防水计入筏板防水中，后期我会介绍。

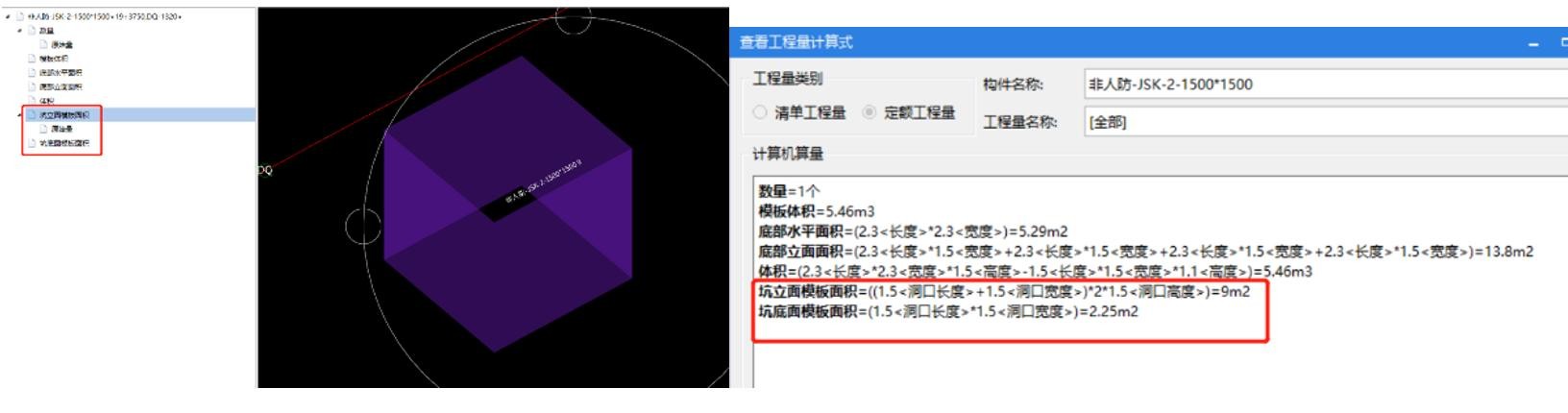

e、模板：如下图，结合计算式，我们可以得知，我们只需计算空心部分构件模板，外部已由垫层+防水组成了永久模板（本图存在瑕疵，立面部分正常应为砖模，垫层少见）

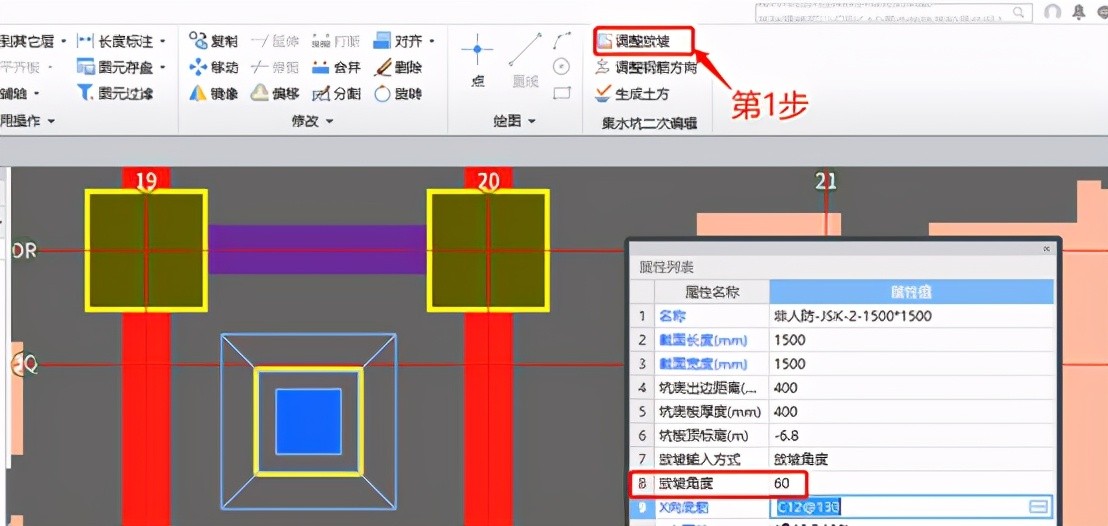

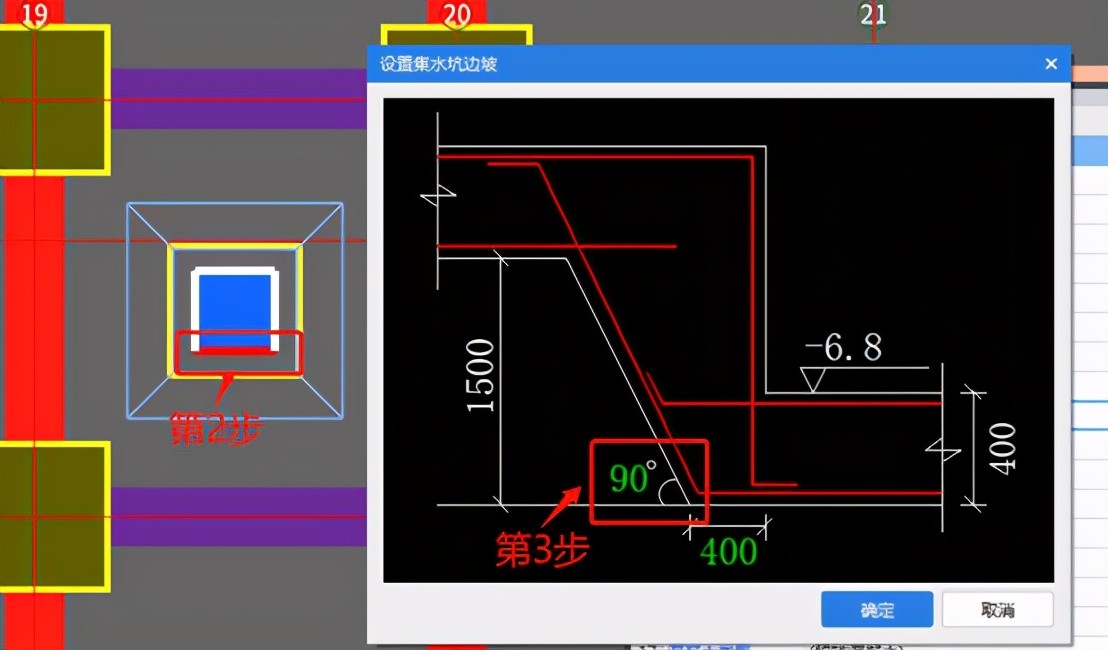

f、演示调整集水坑放坡：（不适用于本工程）

3.2内防水+盖板+钢爬梯

a、 内防水：

集水坑底板及内壁（地内-补1）：（1.5*1.5+（1.5+1.5）*2*（6.8-5.3））*个数

其中：1.5*1.5为底面面积；（1.5+1.5）*2为周长，乘以（6.8-5.3）（深度），求得侧面面积，最后别忘了乘以个数

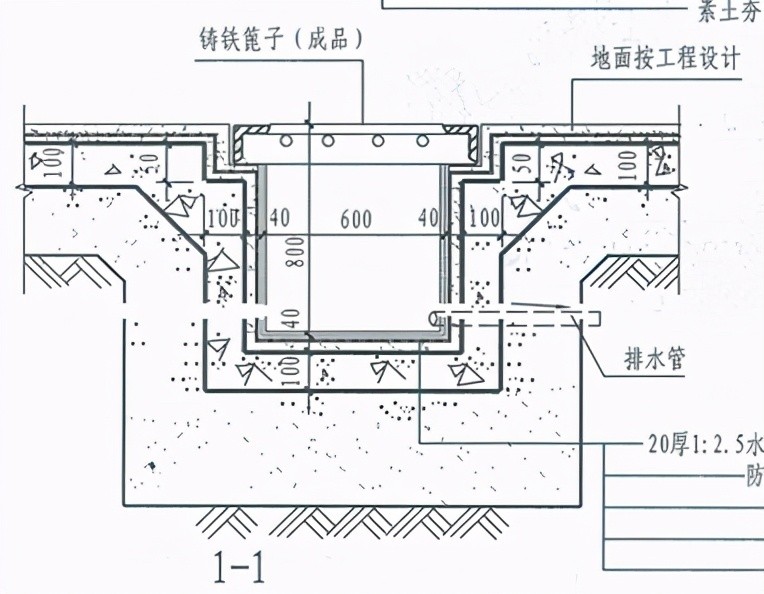

b、 集水坑盖板-做法参图集12J10/44，计算式：（1.5+0.05*2）*（1.5+0.05*2）*个数

其中：每边加50mm为篦子搭接池壁凹槽

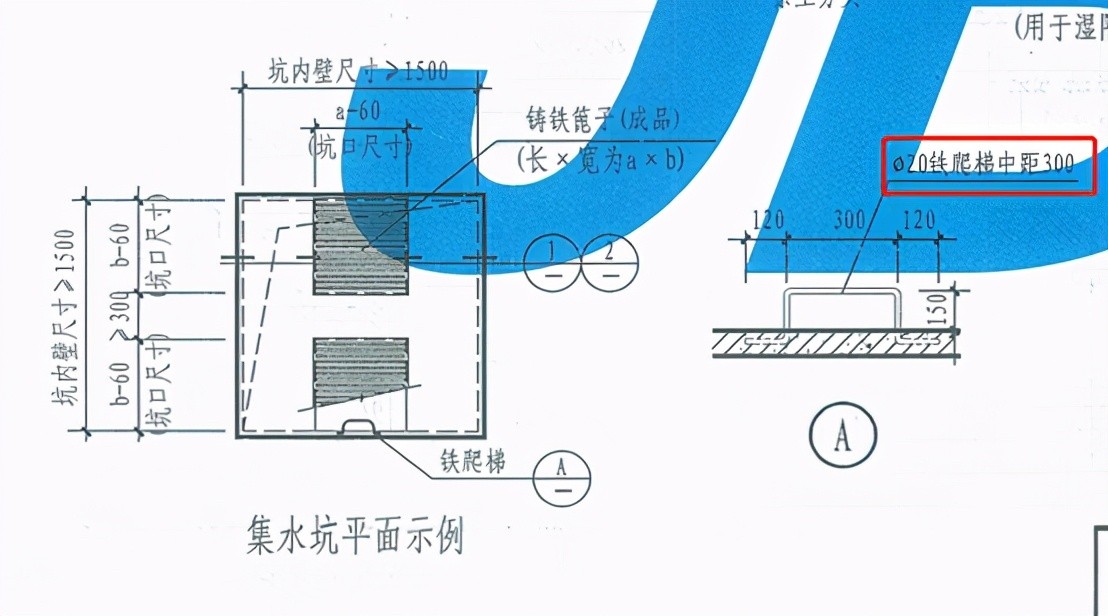

c、集水坑铁爬梯-做法参图集12J10/43/A，计算式：（0.12*2+0.15*2+0.3）*0.00617*20*20/1000*间距300的个数*积水坑坑个数
